Как выбрать уплотнения для гидроцилиндров: практическое руководство по типам, функциям и материалам

Введение

Гидроцилиндры — неотъемлемая часть техники. При их обслуживании особое внимание уделяется уплотнителям. Их можно встретить повсюду: от подъёмников до лесозаготовительных машин. Сами цилиндры устроены довольно просто, но за надёжной работой скрывается множество нюансов. Один из ключевых — выбор уплотнителей.

На первый взгляд — деталь мелкая. Однако именно она удерживает давление, защищает от загрязнений и продлевает срок службы оборудования. Поставили не то кольцо — получите утечку масла, перегрев или даже поломку штока. В этой статье мы вместе разберёмся, какие бывают уплотнители, зачем они нужны и как не промахнуться с выбором.

13 августа 2025

Зачем в гидроцилиндрах нужны уплотнения?

Если описать задачу уплотнения одной фразой — оно не даёт рабочей жидкости уйти туда, куда ей не положено. Но на деле функций у него гораздо больше:

Герметизация. Без неё давление не удержать. Протекло масло — значит, цилиндр не создаёт усилие, система работает неэффективно или вовсе встала.
Защита от внешней среды. Вода, пыль, песок, металлическая стружка — всё это потенциальные враги. Уплотнение становится барьером, особенно при работе в тяжёлых условиях.
Снижение износа. Надёжный материал и правильная посадка предотвращают лишнее трение между подвижными деталями.
Стабильность работы. От качества уплотнителя зависит, как часто вы будете обслуживать технику. Хорошая деталь — меньше простоев, меньше ремонта.

Уплотнение — это как прокладка между шестерёнками надёжности и эффективности. Незаметное, но незаменимое.

Виды уплотнителей: от классики до специализированных решений

В зависимости от задачи и конструкции гидроцилиндра применяются разные типы уплотнений. Вот основные:

O-Ring — кольцо круглого сечения. Работает и в статике, и в динамике. Простой, доступный, но чувствительный к перекосу и неправильной установке. Хорошо держит давление при умеренных нагрузках.
Манжеты:

односторонняя — рассчитана на работу в одном направлении. Чаще ставится на шток;
симметричная (двусторонняя) — универсальна, герметизирует давление с обеих сторон. Отличный выбор для поршня.

Грязесъёмные кольца. Это внешняя защита штока. Они не дают пыли и грязи проникать внутрь цилиндра, что особенно важно для техники, работающей на стройке, в полях или на складах.
Комбинированные варианты. Включают несколько функций: уплотнение + направляющая, уплотнение + демпфер и так далее. Часто применяются в тяжёлых условиях, где важна надёжность и устойчивость к перегрузкам.
Направляющие кольца. Хотя они не выполняют герметизирующую функцию, без них не обойтись. Они направляют движение штока, исключая его перекос. Это снижает износ уплотнителей и самого цилиндра.

Каждый из этих элементов — это не просто кусочек резины или фторопласта, а продуманное инженерное решение. Важно знать, где и какой использовать.

Типовые узлы уплотнений в гидроцилиндре

Гидроцилиндр — это не просто шток и поршень. Он содержит несколько участков, каждый из которых требует своего уплотнителя:

Уплотнение штока — предотвращает утечку масла при движении штока наружу. Это главный рабочий узел.
Уплотнение поршня — герметизирует пространство между камерами высокого и низкого давления.
Грязесъёмник (внешняя часть штока) — защищает от внешних загрязнений.
Статическое уплотнение крышки цилиндра — предотвращает утечку по резьбовому соединению или плоскости.
Направляющие кольца — обеспечивают соосность и не дают штоку тереться о стенки.

На картинке вы можете наглядно оценить работу поршня с грязесъемником и без него.

Материалы: какой выбрать?

Материал уплотнения — не менее важен, чем форма. Вот наиболее распространённые:

NBR (бутадиен-нитрильный каучук) — масло- и топливостойкий, используется в большинстве стандартных применений. Работает до +110 °C, но не любит озон и УФ.
PU (полиуретан) — твёрдый, износостойкий, держит давление. Применяется в грязных и тяжёлых условиях.
EPDM — стойкий к пару, воде и щелочам. Нельзя применять с маслом!
FKM (фторкаучук, Viton) — выдерживает до +200 °C, химически инертен. Дорогой, но надёжный вариант.
PTFE (тефлон) — подходит для агрессивных сред, вакуума, стерильного оборудования. Не эластичный, но идеален в сложных средах.

Выбор зависит от температуры, среды, типа движения и требований к ресурсу.

Ошибки при выборе и их последствия

Установка уплотнения «на глаз» по размеру без учета посадочного места — может привести к раздавливанию или утечке.
Применение NBR при высоких температурах — потеря эластичности и разрушение кольца.
Использование PU при агрессивной химии — материал быстро теряет форму.
Отсутствие грязесъёмника — абразив попадает внутрь, вызывая царапины на штоке и поршне.

Результат — ремонт, простой, масляные пятна на полу и серьёзные затраты.

Как выбрать уплотнение под задачу: пошагово

Определите тип движения. Поступательное? Вращательное? Комбинированное?
Проверьте рабочую среду. Масло, вода, воздух, пар, химия?
Уточните диапазон температур. Минусовые температуры требуют мягких материалов. Плюс 150 °C — это уже не для NBR.
Проверьте давление. Чем выше давление, тем прочнее должен быть материал и надёжнее форма.
Уточните скорость движения. При высоких скоростях важны антифрикционные свойства и стабильность профиля.
Выберите тип установки. Сборка должна быть возможна без повреждения уплотнителя. Проверьте угол фасок и глубину проточек.

Дополнительно:

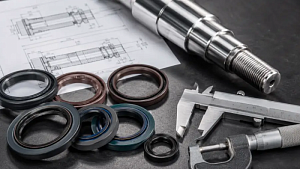

Делайте упор на качество обработки посадочных мест — даже идеальное уплотнение не спасёт при задирах или ржавчине.
Используйте совместимую смазку для увеличения ресурса и простоты монтажа.

Заключение

Правильно подобранное уплотнение — это не просто «резинка». Это залог надёжности, безопасности и минимальных затрат на обслуживание. Если вы сомневаетесь — лучше уточните условия работы, сделайте замеры, сверьтесь с таблицей материалов и характеристик. Или проконсультируйтесь со специалистом, чем потом менять шток или весь цилиндр. Берегите оборудование — начинайте с уплотнений. Смотрите также: каталог уплотнений, грязесъёмники, поршневые уплотнения, уплотнения штока.
