Экструзия уплотнения: почему его выдавливает в зазор и как избежать повреждения

Если после непродолжительной работы край манжеты или уплотнительного кольца оказался вытянутым, надорванным или частично срезанным, проблема может быть не в качестве самого изделия. Одна из распространённых причин — выдавливание материала в зазор между сопрягаемыми деталями под действием давления. Такое повреждение называют экструзией уплотнения.

Простая установка нового уплотнения в этом случае не всегда решает проблему. Если сохранить прежний зазор, не проверить давление, состояние направляющих и геометрию узла, новое изделие может получить такое же повреждение.

Коротко: при повторном выдавливании уплотнения нужно проверить размер рабочего зазора, фактическое давление и его скачки, износ деталей узла и соответствие материала условиям эксплуатации. При необходимости конструкцию дополняют защитным или опорным кольцом, которое ограничивает выход эластичного уплотнения в зазор.

Что такое экструзия уплотнения

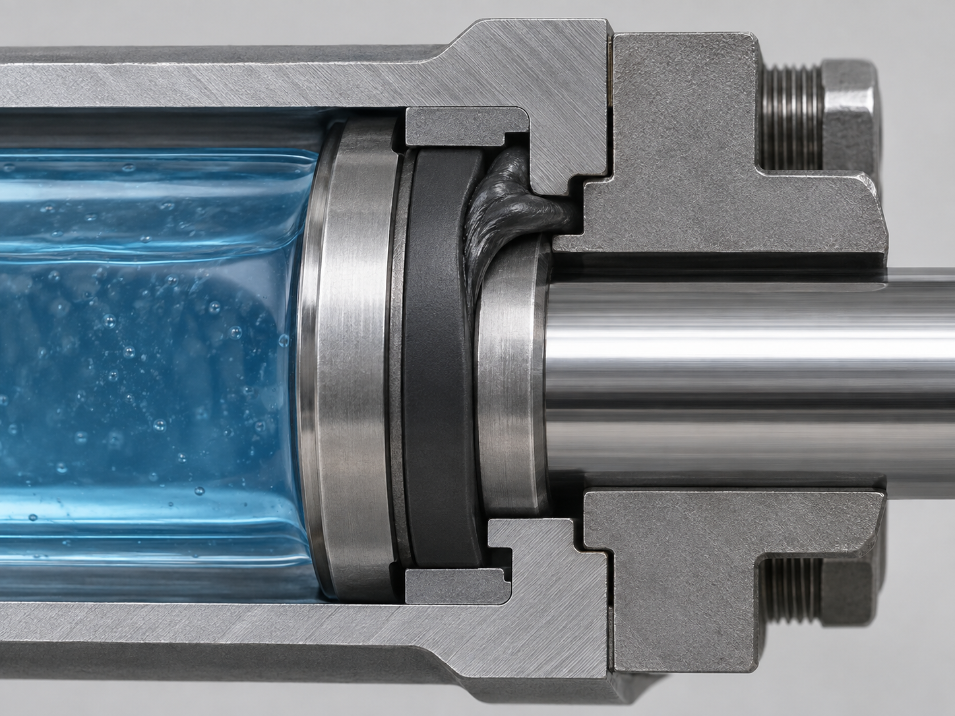

Под давлением эластичное уплотнение прижимается к сопрягаемым поверхностям и обеспечивает герметичность. При этом между штоком, поршнем и корпусом неизбежно остаётся небольшой рабочий зазор.

Пока его величина соответствует конструкции уплотнения и рабочему давлению, материал сохраняет форму и нормально выполняет свою функцию. Если зазор становится слишком большим для текущей нагрузки, часть уплотнения начинает вдавливаться в него.

Во время движения штока или поршня выступивший материал подвергается дополнительной нагрузке. Кромка постепенно деформируется, а при продолжительной работе может разрушаться. После этого герметичность ухудшается, появляется утечка, а износ уплотнения ускоряется.

Чем выше давление, тем жёстче требования к допустимому зазору. Поэтому один и тот же размер зазора может быть допустим при сравнительно небольшой нагрузке и стать причиной повреждения при повышении давления.

Практический признак: если новое уплотнение быстро получает повреждение по краю со стороны зазора, стоит искать причину не только в самом изделии, но и в размерах посадочного места, состоянии сопрягаемых деталей и рабочем давлении.

Как выглядит уплотнение после экструзии

Повреждение от выдавливания обычно сосредоточено в той части уплотнения, которая находилась рядом с рабочим зазором. Материал под давлением стремится выйти в свободное пространство, поэтому именно край изделия принимает основную нагрузку.

После демонтажа стоит обратить внимание на несколько характерных признаков:

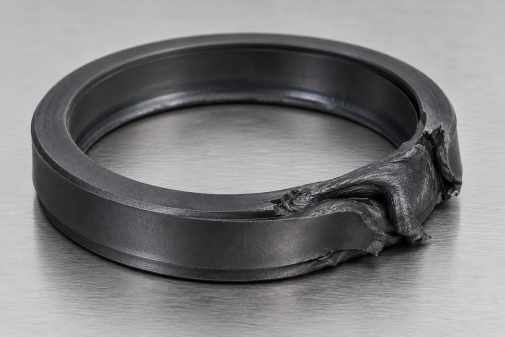

• край уплотнения заметно вытянут или деформирован;
• на рабочей кромке появились надрывы или отдельные участки разрушенного материала;
• край выглядит неровным, как будто часть материала была выдавлена и затем срезана при движении;
• повреждение выражено сильнее с одной стороны изделия;
• новое уплотнение получает похожий дефект после сравнительно небольшого периода работы.

Последний признак особенно важен. Если несколько уплотнений подряд разрушаются одинаковым образом, замена одной детали без проверки узла вряд ли даст долговременный результат.

Не каждое повреждение края означает экструзию. Царапины и отдельные порезы могут появиться во время монтажа, абразивный износ — из-за загрязнений или неудовлетворительного состояния поверхности, а потеря эластичности — из-за температуры или несовместимой рабочей среды. Поэтому внешний вид снятого уплотнения нужно оценивать вместе с условиями его работы.

Если материал явно деформирован в направлении зазора, а повреждение повторяется на новых уплотнениях, в первую очередь необходимо проверить величину зазора и давление в системе.

Почему уплотнение выдавливает в зазор

Экструзия редко возникает из-за одного фактора. Обычно повреждение появляется при сочетании увеличенного зазора, высокого давления и условий, в которых материал уплотнения уже не способен сохранять требуемую форму.

Слишком большой рабочий зазор

Зазор между движущейся и неподвижной деталями необходим для работы механизма, но его величина должна соответствовать конструкции уплотнения.

Если свободного пространства становится слишком много, давление начинает проталкивать эластичный материал в этот зазор. Сначала деформация может быть практически незаметной, но при повторяющихся рабочих циклах выступающий участок постепенно повреждается.

Причиной увеличенного зазора могут быть не только исходные размеры деталей. На уже эксплуатируемом оборудовании необходимо учитывать износ сопрягаемых поверхностей и появление люфта.

Поэтому при повторном разрушении манжеты недостаточно сверить только маркировку нового изделия со старым. Необходимо проверить фактические размеры узла.

Высокое рабочее давление

Чем выше давление в системе, тем сильнее уплотнение прижимается к поверхностям и тем больше нагрузка на участок возле зазора.

Допустимая величина зазора поэтому не является постоянной характеристикой для любых условий эксплуатации. То, что нормально работает при небольшом давлении, при увеличении нагрузки может привести к выдавливанию материала.

В технической документации для разных профилей уплотнений допустимый зазор указывается с учётом рабочего давления. При подборе необходимо рассматривать эти параметры совместно, а не независимо друг от друга.

Скачки давления и гидроудары

Отдельную проблему создают кратковременные пики давления. Среднее рабочее значение может оставаться допустимым, но при резком изменении нагрузки давление на короткое время становится значительно выше.

В этот момент материал получает повышенную нагрузку и может начать выдавливаться в зазор. Поэтому при повреждениях, которые сложно объяснить штатным режимом работы, стоит проверить не только номинальное давление оборудования, но и возможные его скачки.

Несоответствие материала условиям работы

Материалы уплотнений по-разному сопротивляются деформации, износу, температуре и воздействию рабочей среды. Поэтому одинаковый профиль из разных материалов может вести себя в одном и том же узле по-разному.

При выборе необходимо учитывать одновременно:

• рабочее давление;
• температуру;
• тип жидкости или газа;
• скорость движения;
• конструкцию уплотнения;
• величину зазора.

Например, повышение температуры может изменить механические свойства материала, а неподходящая рабочая среда — ускорить его старение или набухание. В результате сопротивление деформации снижается и вероятность повреждения возрастает.

Износ направляющих и появление люфта

Причина экструзии иногда находится не в самом уплотнительном элементе. Направляющие кольца удерживают шток или поршень в расчётном положении и воспринимают боковые нагрузки.

По мере их износа может увеличиваться радиальное перемещение деталей. Тогда фактический зазор в процессе работы становится больше расчётного и меняется в зависимости от положения штока или поршня.

В такой ситуации установка более прочной манжеты не устраняет первопричину. Сначала необходимо проверить состояние направляющих и наличие люфта в узле.

Важно: если уплотнение постоянно повреждается только с одной стороны, вместе с величиной зазора стоит проверить центровку штока или поршня и состояние направляющих элементов.

Почему простая замена уплотнения может не помочь

Повреждённую манжету или кольцо часто воспринимают как причину утечки, хотя само разрушение может быть только следствием неисправности узла. Новое изделие устанавливается в те же условия — с увеличенным зазором, люфтом или чрезмерным давлением — и процесс повторяется.

Особенно внимательно стоит проверить оборудование, если:

• одинаковое повреждение возникает уже на втором уплотнении;
• новая манжета начинает течь значительно раньше ожидаемого срока;
• разрушение постоянно появляется на одной стороне;
• после замены уплотнения проблема исчезает только на короткое время;
• вместе с течью появился заметный люфт штока или поршня.

В таких случаях переход на более твёрдый материал без диагностики причины тоже не гарантирует результата. Более стойкое уплотнение может некоторое время сопротивляться деформации, но если рабочий зазор превышает допустимое значение, проблема сохраняется.

Перед повторной заменой необходимо установить, почему старое уплотнение разрушилось. Состояние снятой детали при этом полезно не только для подбора аналога: характер повреждения помогает определить, какие элементы узла следует проверить в первую очередь.

Что проверить перед установкой нового уплотнения

Проверку лучше проводить до монтажа новой детали. После сборки измерить некоторые параметры или оценить состояние посадочного места будет значительно сложнее.

Отдельно следует проверить, не изменились ли фактические размеры оборудования за время эксплуатации. Номинальный размер из документации не всегда отражает состояние уже изношенного цилиндра.

Если причиной оказывается увеличенный зазор, сначала необходимо определить, можно ли восстановить расчётные размеры узла. В некоторых конструкциях для снижения риска выдавливания основного уплотнения применяют дополнительное защитное кольцо.

Не выбрасывайте повреждённое уплотнение до завершения диагностики. Место деформации, надрыва или среза может подсказать, с какой стороны действовала повышенная нагрузка и где искать причину повторного разрушения.

Когда требуется защитное кольцо

Защитное кольцо, также выполняющее функцию опорного элемента, устанавливают рядом с эластичным уплотнением со стороны рабочего зазора. Его задача — ограничить пространство, в которое резина или другой эластичный материал может выдавливаться под давлением. Его задача — ограничить пространство, в которое резина или другой эластичный материал может выдавливаться под давлением.

Особенно актуально такое решение при повышенном давлении, сравнительно большом конструктивном зазоре или условиях, когда полностью уменьшить его невозможно.

Само защитное кольцо не заменяет основное уплотнение. Оно работает вместе с ним: уплотнительный элемент обеспечивает герметичность, а более устойчивое к деформации кольцо поддерживает его со стороны зазора.

В зависимости от конструкции узла защитное кольцо может устанавливаться:

• с одной стороны уплотнения, если давление действует преимущественно в одном направлении;

• с двух сторон, если давление может действовать попеременно;

• как часть готовой многокомпонентной системы уплотнения.

Необходимость такого элемента определяется не только величиной давления. Нужно учитывать профиль основного уплотнения, размеры канавки, рабочий зазор, направление нагрузки и материал деталей.

Поэтому добавлять защитное кольцо только потому, что старую манжету выдавило, без проверки размеров узла неправильно. Сначала устанавливают причину повреждения, затем подбирают конструкцию, способную работать в этих условиях.

Как избежать повторного повреждения

Если уплотнение уже пострадало от экструзии, перед установкой нового элемента необходимо устранить фактор, который вызвал разрушение.

Практически последовательность проверки выглядит так:

Также важно соблюдать требования к монтажу. Острые края, заусенцы и неправильная установка могут повредить новое изделие ещё до начала работы и затруднить последующую диагностику.

Вывод

Экструзия уплотнения — это не просто износ рабочей кромки, а результат выдавливания материала в зазор под нагрузкой. Чем выше давление и больше свободный зазор, тем выше риск такого повреждения.

Если манжету или кольцо регулярно выдавливает, не стоит ограничиваться их повторной заменой. Необходимо проверить размеры узла, давление, направляющие элементы и состояние сопрягаемых деталей.

При условиях, где риск выдавливания сохраняется, для поддержки основного уплотнения применяют защитные кольца. Правильно подобранная система должна учитывать не один параметр, а их совокупность: давление, зазор, материал, температуру, рабочую среду и конструкцию узла.
